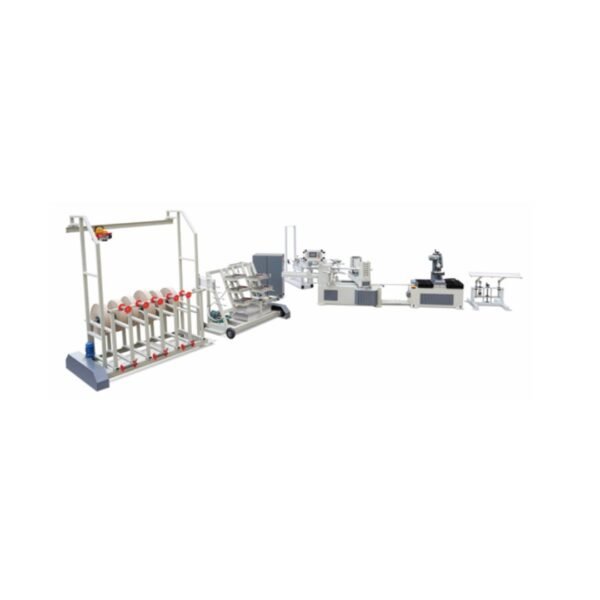

CNC Multi Knife Paper Tube Machine
| Technical Parameter | Control System | ||
| Paper Layer
纸张层数 |
3-10 layers
3-10层 |
Motor
主电机 |
5.5 kw Wannan
5.5千瓦皖南 |
| Inner Diameter
纸管内径 |
20-120mm
20-120mm |
Inverter
变频器 |
7.5 kw
7.5千瓦 |
| Wall Thickness
纸管厚度 |
1-5mm
1-5mm |
PLC
人机界面 |
Xinjie
信捷 |
| Online Cutting Length
切管长度 |
100-1200mm
100-1200mm |
Operating Panel
操作面板 |
Xinjie（Touch Screen）
信捷（触摸屏） |
| Winding Nose
机头皮带 |
Two heads single belts
二机头单皮带 |
Servo motor
伺服电机 |
Yaskawa
施耐德 |
| Working Speed
运行速度 |
1-30 meters/min
1-30米/分钟 |
Screw rod
移动丝杆 |
Shangyin
上银 |
| Speed Regulation
速度调节 |
By Inverter
变频器 |
Slide
移动滑块 |
Shangyin
上银 |
| Cutting System
切割系统 |
Servo Multi-cutters (standard 5 pcs)
伺服跟踪多刀（标配5把刀） |
Electric Components
执行元件 |
CHNT
正泰 |
| Gluing Way
上胶方式 |
Double sides
双面 |
Pneumatic Components
气动元件 |
Jingwei
经纬 |
| Length Fixing
定长方式 |
By Encoder
编码器 |
Bearing
轴承 |
Haerbin
哈尔滨 |
| Power Supply
电源 |
380V/3Phase/50Hz
380V/三相/50Hz |
Configuration | |
| Operator
操作人员 |
1-2 persons
1-2人 |
Paper Reel Stand
纸架 |
10 Layer Hoist Type Integral Type
10层葫芦式整体式 |
| Measurement & Weight | Glue Unit
胶架 |
10 Layers Spraying Type
10层喷淋式 |
|
| Measurement
尺寸 |
5100*1600*1750mm | Inner Paper Stand
底纸架 |
1 Set (double moter)
1套（双电机） |
| Weight
重量 |
3200kgs | Mandrel Shaft
芯棒 |
2 Pieces
2条 |
| Working Space
占地面积 |
About 10m*6m | Belt
皮带 |
2 Pieces
2条 |
| Tool
工具箱 |
1 Set
1套 |
Extra Blades
额外刀片 |
3 Pieces
3片 |
